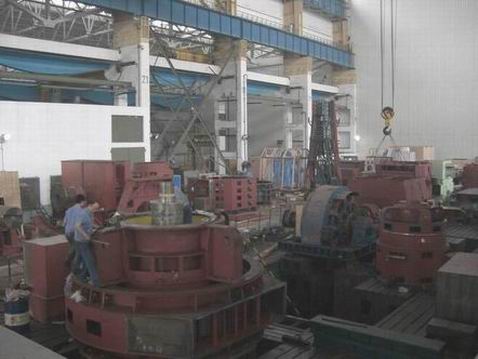

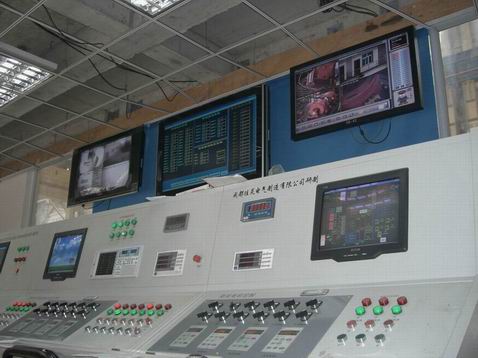

國產最大功率高壓變頻器——電壓等級1萬伏以上、單臺測試電機功率高達10兆瓦級的上海某公司12000KVA＊2大型電站配套電機與大型交直流電機試驗站系統成功投入運行，這是佳靈公司繼取得全部自主知識產權、獲得世界專利的IGBT直接串聯技術后，在變頻行業及大型電機檢測領域的又一項重大技術突破，該系統是目前國內容量最大、技術最先進、設計控制最優化的電機試驗系統。 佳靈自主開發的主從控制技術、疊頻試驗波形發生技術、變頻器并聯技術等多項變頻產業領域的關鍵技術，保證了系統的穩定、可靠、高效運行，實現了高電壓大功率電機試驗電源系統設計理念的歷史性突破，徹底解決了電機行業傳統的電機試驗站設備占地面積大、損耗大、電機功率利用率低、制造成本增加、效率低、試驗噪音大、結構復雜的缺點。 這種萬能型電機試驗電源系統，可以實現包括大型電站配套電機、中大型直流電機、中大型普通交流異步電機、大型同步電機、變頻電機、各種風力發電機組電機、機車牽引電機等在內的任意電機類型、各種電壓等級的電機進行電機出廠試驗和型式試驗，電源系統具有能量回饋能力，可以大大降低電機試驗能耗，節約試驗成本，使整個系統效率高、結構簡潔緊湊、試驗噪音低，對試驗系統的操作即可通過遠程控制方式在控制室實現，也可直接在現場操作，使用方便靈活。在已經完成的各種類型的同步電機、異步電機、直流電機、變頻電機和風力發電機組的電機試驗中，最有代表性的試驗項目是國內電機容量最大的11000KW異步電動機電機試驗和2300KW風力發電機組電機試驗。 該項目以及由佳靈公司研發生產的哈爾濱某公司特種電機試驗站、杭州某公司交直流電機試驗站、天津某公司2×2500kVA＋2×1250kVA大型風力發電機組專用電機試驗站系統的成功運行，標志著佳靈公司成為國內第一家實現高電壓大電流大型電機試驗變頻電源系統研發、設計、生產、現場安裝施工（包括土建、結構、水冷系統）、單元調試、整機系統運行等工程總承包專業化、產業化變頻企業，其先進的設計理念、穩定的系統運行、多項世界首創的變頻技術應用解決方案，獲得了業內專家和主管部門的高度贊譽，擁有全部自主知識產權的佳靈大型電站配套電機與大型交直流電機、風力發電機組試驗站電機試驗變頻電源系統走在了國內同行的最前列、代表著目前該領域中的國內最先進水平。 [align=center] 某大型電機試驗站變頻電源系統高壓變頻柜組合[/align] [align=center] 某大型電機試驗站電機試驗設備現場[/align] 佳靈高電壓大功率電機試驗電源系統，由試驗電源、自動控制、測量、數據采集和組態監控等幾個子系統構成，主回路系統由試驗電源、被試電機、陪試電機以及輔助電源構成。試驗電源控制裝置按要求控制主回路系統的工作，當被試電機的電壓、頻率和負載滿足要求時，測量系統啟動，測量主回路中被試側和負載側的各個參數，然后通過數據采集系統把數據傳輸到工控機，組態界面對數據進行監控。試驗電源控制裝置和工控機之間通過串行接口連接，工控機可通過試驗電源控制裝置控制現場的工作流程。整個工作構成了一個智能化電機測試系統。操作人員通過控制室的電視畫面就可方便的監視試驗電源、試驗機組等的工作狀態。 [align=center] 某大型電機試驗站現場試驗實時視頻監測系統[/align] 該電機試驗系統的特點： ◎ 該系統可實現多臺變頻器并聯，輸出大功率和輸出電流大，完全滿足大功率異步電機堵轉試驗和大型同步電機惰行法短路特性試驗的需求。最大單臺測試電機功率高達11000KW，代表著業內的最高技術水平。 ◎ 試驗能力： 異步電機試驗（試驗能力：12000kVA） 同步電機試驗（試驗能力:12000kVA） 直流電機試驗（試驗能力:12000kVA） 直流電機溫升試驗（試驗能力電源輸出:6000KVA） 雙饋風力異步發電機試驗（試驗能力:3000KVA） ◎ 提供交流電壓、頻率和直流電壓在需求的范圍內平滑自動可調。 ◎ 實現被試電機負載自動平滑可調。 ◎ 對電源和負載實現自動控制。 ◎ 實時采集數據，自動生成試驗報告，軟件提供可視化菜單。 ◎ 試驗電壓范圍寬廣： 直流電壓0-1350V可調，最高可達1350V； 交流電壓0-13500V可調，能覆蓋的電機品種多； ◎ 頻率調節范圍廣，可在0HZ-110HZ寬廣頻率范圍內任意調節。 ◎ 實現控制自動化，數據采集自動化，能實現微機現場監控參數變化。 ◎ 有完善的高壓保護和系統控制措施。 ◎ 組態王組態軟件進行現場監控，提供可視化監控畫面，實時現場監控。 ◎ 組態界面實時監控試驗結果。 ◎ 高壓直流儲能柜和過壓快速抑制裝置，抑制中間直流電壓波動，防止過電壓。 ◎ 特有濾波器設計，濾波效果好，輸出電壓波形好。 ◎ 實現遠程操作與現場操作靈活轉換，使用方便。 ◎ 循環水冷卻，冷卻效率高，冷卻效果好。 ◎ 完成對異步電機、直流電機、同步電機、雙饋異步風力發電機和變頻電動機的各種實驗。 ◎ 電機對拖負載試驗，能量在直流母線實現小循環，節能降耗、降低營運成本。 ◎ 利用一臺變頻器供電即可實現電機的疊頻法溫升試驗，操作非常簡便； ◎ 采用逆變單元直接發生疊頻試驗需要的疊頻合成波形，大大減小了逆變單元的容量，降低了設備的成本。 [align=center] 異步電機堵轉試驗人機界面[/align]
