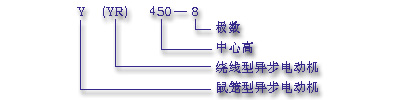

Y、YR系列中型高壓三相異步電動機是分別用來替代JS、JR系列三相異步電動機的新系列產品，與JS、JR系列電動機相比，Y、YR系列電動機具有結構緊湊、效率高、可靠性高等優點。新系列電動機機械性能、電氣絕緣性能先進，制造工藝精良，安裝維修方便。 Y、YR系列電動機適用于驅動壓縮機、通風機、水泵、破碎機、切削機床、磨煤機等各種通用機械。 Y、YR系列電動機額定頻率為50HZ，采用F級絕緣，從軸伸端看為順時針旋轉。也可以根據用戶要求制造成逆時針旋轉的電動機。Y系列電動全壓直接啟動。YR系列電動機啟動肘，不得將轉子繞組直接短接，必須外接啟動變阻器，通過調節外接附加電阻來調節啟動轉矩。 Y、YR系列電動機符合國家標準GB755《旋轉電機基本技術要求》和 JB／DQ3134，JB／DQ3436《 Y系列中型高壓三相異步電動機技術條件》以及JB／DQ3135，JB／DQ34374《YR系列中型高壓三相異步電動機技術條件》。 結構特點 電動機機座用鋼材焊接成整體方箱式，外殼防護等級為IP23，根據用戶要求也可制成其它防護型式。電動機安裝型式為IMB3，冷卻方IC01、IC11、IC21、IC31。 電動機線圈鐵芯經真空壓力浸漆或整體浸漆后，使繞組具有良好的絕緣性能和防潮性能。 Y系列轉子繞組用鑄鋁或銅條制成，YR系列轉子線圈由F級絕緣繞包銅排制成。 電動機一般制成單軸伸，Y系列鼠籠型電動機和 H500以下（含 H500）的 YR系列繞線型電動機軸伸帶有平鍵，H560以上（含H560）的YR系列繞線型電動機軸伸帶有切向鍵。 電動機采用油脂潤滑滾動軸承或稀油潤滑滑動軸承，可方便地加油和排油。 出線盒一般裝于機座右側（從軸伸端看），如用戶需要也可裝于左側。 產品型號及含義
