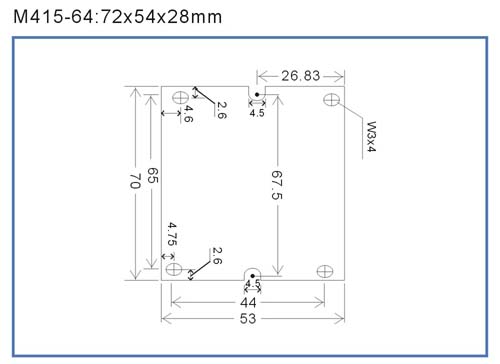

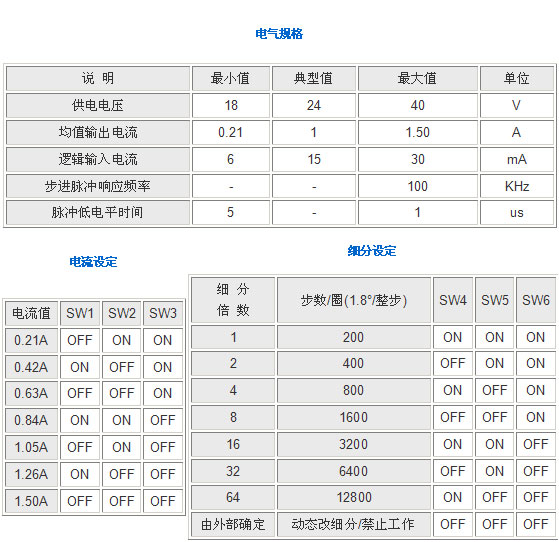

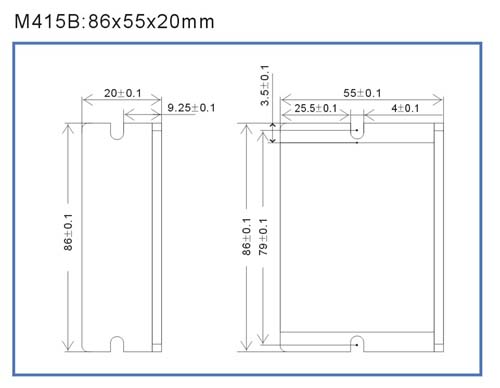

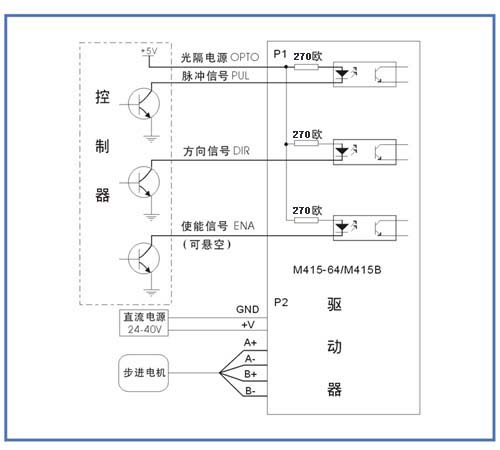

特性 高性能、低價格 供電電壓可達40VDC 驅動電流可達1.5A 靜止時電流可自動減半 細分精度64細分可選,動態可改細分 光隔離信號輸入 電機噪聲優化功能 可驅動任何1.5A相電流以下兩相、四相混合式步進電機 雙極恒流斬波方式 20KHz斬波頻率，最高頻率100KHz 精巧的外形尺寸便于安裝 應用領域 適合各種小型自動化設備和儀器，例如：氣動打標機、貼標機、割字機、激光打標機、繪圖儀、小型雕刻機、數控機床、拿放裝置等。在用戶期望低振動、小噪聲、高精度、高速度的小型設備中效果特佳。 概述 M415-64/M415B是采用中國專利技術生產的細分型高性能步進驅動器（M = Microstep）,適合驅動中小型的任何1.5A相電流以下的兩相或四相混合式步進電機。由于采用新型的雙極性恒流斬波驅動技術，使用同樣的電機時可以比其它驅動方式輸出更大的速度和功率。其細分功能使步進電機運轉精度提高1-64倍。每秒兩萬次的斬波頻率，可以消除驅動器中的斬波噪聲。另一有用的功能是靜止自動減流：當電機處于停止狀態時，輸出電流可自動降至較低值，從而減少電機和驅動器的發熱。靜止電流值可由用戶視具體應用自由設定。 為了滿足用戶脈沖頻率不高的情況下實現低速高細分，高速時用低細分，上位機先檢測驅動器輸出的整步信號FSTEP，如整步信號有效，則上位機輸出新的細分數（MS2、MS1、MS0），待下一個整步出現后，驅動器就以新的細分數工作。動態改細分時，細分選擇開關SW4、SW5、SW6必須置于OFF狀態。上位機初始化后，應在輸出脈沖前，設置細分數（MS2、MS1、MS0）。如MS2、MS1、MS0為全OFF狀態，則驅動器不工作，直到MS2、MS1、MS0脫離全OFF狀態。 M415B為帶外殼的精品版本。 接線圖 外形尺寸 單位：毫米
