PA-15熱電偶信號隔離器24V供電，輸入、輸出、電源，三端口全隔離，PA-15熱電偶信號隔離器將K、B、S、R等熱電偶溫度信號，隔離、轉換為4-20mA、0-5V等直流標準信號解決工業現場信號干擾、轉換、傳輸及匹配問題。

技術指標：

輸入阻抗：≥100KΩ

響應時間：<0.05s（0~90%）（TYP）

波       紋：<10mVrms

傳輸誤差：0.1%的終值

溫度系數：50ppm/K的測量值/100Ω負載

耐壓強度：500VDC時100MΩ以上，2000VAC/分鐘

電磁兼容性：符合GB/T18268工業設備應用要求

                   (等同IEC61326-1)

工作溫度：-10℃~+70℃

工作濕度：<90%RH（無凝結水）

電       源：24VDC±10%

消耗功率：<1W

外殼材料：尼龍PA.66

重      量：約150克

產品特點：

●DIN導軌安裝

●端子可帶電插拔

●數字電路，精度更高

●輸入／輸出／電源/通道間全隔離

●帶冷端補償，斷線告警，非線性處理

PA-15方框圖

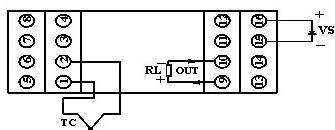

PA-15接線圖

PA-15外形尺寸圖

PA-15選型舉例
