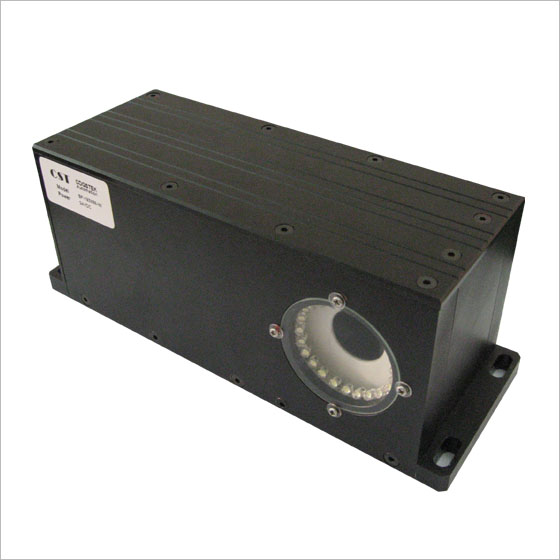

產品名稱：單相機光源 產品型號：SPS-193-68-W 自動錫膏印刷機是SMT行業的關鍵設備。印刷機在印刷過程中，網板和PCB板上對應的Mark點要求精確對位，才能實現高精度的錫膏印刷。視覺對位光源系統的品質直接決定錫膏印刷機的印刷精度。隨著SMT行業的深入發展，貼片元件的體積越來越小，引腳間距也越來越小。因此，對印刷機的印刷精度提出了較高的要求。目前，全自動印刷機都要求具備印刷0.33mm間距的貼片元件，解決這一問題的關鍵取決于光源系統的對位精度。 視覺對位光源系統是集成照明光源、工業相機和鏡頭為一體的視覺模塊。康視達公司研發的視覺對位光源系統分為兩種類型，一種為雙相機對位光源系統，另一種是單相機光源對位系統。兩種光源系統均采用兩個環形光源+兩個同軸光源組合結構，通過控制環形光、同軸光源的亮度，將Mark點的特征清晰體現出來，提高圖像分析精度。雙相機對位光源系統視場大小為10mm 8mm，單相機對位光源系統視場大小為7mm、5mm和16mm、12mm，它們的視場大小根據實際情況調整。 特點： 1 .安裝使用方便，無需再校準； 2.結構緊湊，節省安裝時間； 3.控制靈活，可分別選用模擬控制和數字控制方式，并可采用外觸發控制模式； 4.組合光源對Mark 點的檢測更清晰，并適合錫膏2D檢測； 型號命名 印刷機光源 : lights SPS/SPD- mm nn-C SPS/SPD － mm nn － C 型號 外徑長 外徑寬 光顏色 光顏色：R紅/G綠/B藍/W白 產品類型 序 號 類 型 顏 色 電 壓 備 注 1 SPS-149-103-R/G/B/W ●●●● 5v/3.3w 2 SPS-193-68-R/G/B/W ●●●● 5v/3.3w 3 SPD-183-76-R/G/B/W ●●●● 5v/3.3w 4 SPD-182-64-R/G/B/W ●●●● 5v/3.3w 5 SPD-S ●●●● 5v/3.3w 注：紅色是：12V，綠、藍、白是24V。 所有產品都可根據被測物體的特征、工作距離、照射角度、視野進行定制。請與康視達公司聯系了解有關定制產品信息。 成像實例 PCB板的Mark點成像效果圖。 PCB板成像效果圖。 使用光源：SPS-149-103-R 使用光源：SPS-193-68-W
