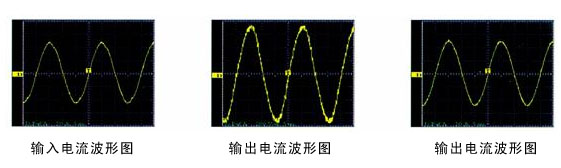

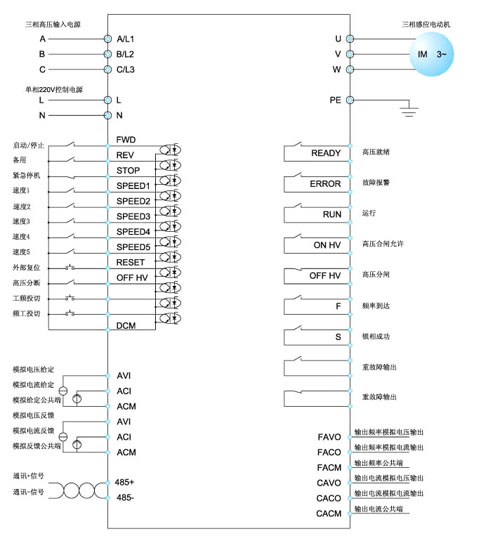

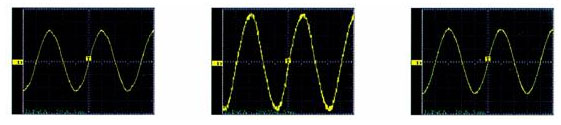

一清系列高壓大容量變頻器（因6 kV、10 kV電壓均屬中壓范圍，國際上通稱該電壓等級的變頻器為中壓變頻器，但在國內該電壓等級的電機習慣上稱為高壓電機，與之相配的變頻器也就叫高壓變頻器）是一清自主研發和生產的高壓交流電機調速驅動裝置。變頻器采用先進的功率單元串聯疊波技術、空間矢量控制的正弦波PWM調制方法，新穎的全中文操作界面和高性能IGBT功率器件，可靠性高、性能優越、操作簡便。可應用于高壓交流電動機驅動的風機、水泵、壓縮機類負載的調速、節能、軟啟動和智能控制等多種場合。 高質量電流輸入 　　輸入側隔離變壓器二次繞組經過移相降壓，為每個功率單元提供獨立的電源，對6 kV而言相當于30脈沖（10 kV為54脈沖）不可控整流輸入，消除了大部分由單個功率單元所引起的諧波電流，極大抑制了網側諧波的產生; 　　變頻器引起的網側諧波含量滿足IEEE Std519-1992和GB/T14549-93《電能質量公用電網諧波》對諧波含量的最嚴格要求，無需安裝輸入濾波器，并保護周邊設備免受諧波干擾。正常調速范圍內功率因數大于0.95，無需功率因數補償電容; 　　減少無功輸入，降低供電容量。 完美的輸出性能 　　單元串聯脈寬調制疊波輸出，6kV系列每相5個單元，10kV系列每相9個單元，大大削弱了輸出諧波含量，輸出波形幾近完美正弦波，與其它形式高壓大容量變頻器比較具有以下優點： 　　無需輸出濾波裝置 　　可以驅動普通高壓電動機，而不會增加電機升溫，降低電機容量 　　電機電纜無長度限制 　　保護電機絕緣不受dv/dt 應力的損害 　　不會因為諧波力矩而降低設備使用壽命 友好用戶界面 　　通用變頻器用戶界面，一共有三個指示燈，左邊紅燈亮表示變頻器已上高壓且已正常待機;綠燈亮表示變頻器正在運行，輸出有高壓電;右邊的紅燈常亮表示有重故障，變頻器需要斷開高壓，解除故障后才可以繼續加高壓電，紅燈閃亮表示有輕故障，變頻器可以繼續運行，但需要排除故障。 　　指示燈下方是一塊240×128分辨率的工業級液晶屏，可以顯示8行中文，可以完成對變頻器的一切操作。通過PRG鍵完成四種屏顯狀態，依次切換為系統狀態屏、功能設置屏、參數設置屏、故障記錄屏。 　　優勢：無機械旋轉部件，長期運行穩定可靠，軟件升級容易。 靈活的控制方式 　　本地控制：通過柜門按鈕或觸摸屏直接控制，為主要控制方式 　　遠程I/O控制：通過變頻器內置接口板的I/O接口，與遠程開關量信號相連，實現遠程控制 　　上位控制：隔離RS485接口，采用標準MODBUS通訊規約，可與DCS等上位系統連接，優化協調控制。 五種頻率給定方式 　　通過主界面直接給定 　　由模擬信號（0～10V或4～20mA信號）給定 　　由上位機通過RS485端口給定 　　多檔速度給定，適合于周期性變化工況 　　閉環運行時，由內置PID通過計算自動給定 AVR電壓自動調整功能 　　變頻器根據電壓反饋，自動調節輸出電壓，使其不受電網電壓和負載變化的影響，保護電機免受因長期電壓過高而導致的絕緣損傷或磁密過高而引起的鐵芯過度發熱。 PID功能 　　內置全數字PID，可根據用戶要求進行閉環控制，實現恒壓、恒流運行 限流功能 　　當變頻器輸出電流超過設定值，變頻器將自動限制電流輸出，避免變頻器在加減速過程中或因負載突然變化而引起的過流保護，最大限度減少停機次數。 自診斷功能 　　一清變頻器具有完善的自我診斷能力，在線監控系統狀態。故障發生時，變頻器自動采取相應保護措施，并保存故障發生的時間、原因、故障點，可幫助維護人員迅速找到故障原因，排除故障。 瞬時停電跟蹤功能 　　電網瞬時停電時，變頻器控制電機處于發電狀態，維持減速運轉，若電網恢復正常，變頻器立即回復至原運行狀態。維持時間100ms，風機負載可達3s。 其它特性 　　高效率，系統總效率高達96%以上 　　控制電源雙路供電 　　寬廣的輸入電壓范圍，更適合國內電網條件 　　快速制動功能 　　共振頻率回避功能 　　可根據用戶要求作特殊設計 　　制動能量回饋功能（需定制）
