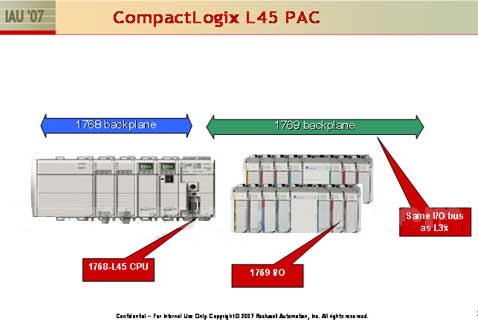

產品型號：1768-L45 產品概述： CompactLogix L45 PAC 可編程運動控制器，是高性能，簡便易用的可編程運動控制器，設計用于中小型運動控制及過程控制應用，它是羅克韋爾自動化集成架構的新擴展，集成了集成架構的優點，即將不同的控制要求（順序控制，過程控制，運動控制，傳動控制）集成于一個統一的控制平臺，三種網絡無縫連接（以太網，控制網，器件網），它采用RSLogix5000軟件進行配置，編程和監控。運動控制功能已經嵌入到RSLogix5000編程軟件和控制器中。因此，運動控制命令和順序控制命令可以同時執行，從而實現順序控制和運動控制的完全同步。 性能特點： • 采用“即插即用”驅動器連接方式，簡化了編程和調試； • 基于向導的組態工具便于添加和配置運動軸和驅動器； • 圖形化編輯器簡化了復雜運動曲線的創建過程； • RSLogix5000驅動器接線故障診斷和自整定功能可以節省大量的調試時間，提高機械設備性能； • 通過遠程故障診斷，在Logix系統中可以看到驅動器電機的詳細狀態信息； • 系統級軟件和固件修訂管理功能幫助用戶進行升級，節省時間。 技術參數： • 最大支持4個1768系列模板 – 可以混合運動控制和網絡模板 – 最大支持2個1768 通訊模板 • ENBT, CNB, CNBR, EWEB • 2兆 用戶內存 • SERCOS 運動接口 • 支持1 到 8 軸的同等坐標運動控制 – 4個輔助軸和6 個虛擬軸 – 當應用大于4個軸時，可用2塊M04SE 模板 • 本地框架最大可安裝8塊模板 • 最大可帶3個框架及30塊模板 • 對每一個I/O模板具有可選的RPI （請求數據包更新時間間隔） • 可用1769-SDN 掃描器連接器件網（DeviceNet） • 支持RSLogix 5000 v16.x （CPR 9） • 支持所有的38 種Logix 運動控制指令功能 • 以太網，控制網，器件網支持（EtherNet/IP, ControlNet and DeviceNet ） – 適用于現有客戶網絡及新的網絡擴展 • 可以連接至高性能的Kinetix SERCOS 運動控制系統 Kinetix K6000, K2000 & K7000, Ultra3000, 8720MC, and 1394 drives 　　 適用領域： 包裝、輪胎、及食品/飲料設備制造商，以及各種需要將不同的控制集成于統一平臺，從而減少設備推向市場的時間。 也適用于各種中小過程控制項目，如水處理、汽車、及食品/飲料控制應用項目等。
