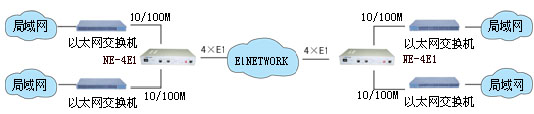

產品簡介： 4E1接口轉換器采用反向復用技術，將多條E1電路捆綁起來用于傳輸10M/100M的以太網數據，實現了1-4路E1通道至以太網接口之間的相互轉換，此轉換器能把E1通道收發的信號 點對點傳輸到RJ45接口，實現E1信道與以太網的互連。與一般的遠程網橋不同的是，此轉換器支持1至4路E1信道的靈活配置，能自動檢測E1的數量并選擇可用的E1，并且允許E1電路之間存在一定的傳輸時延差。單路線路速率是1968Kbit/s，4路帶寬可達7872Kbit/s。設備在10/100Mbps全/半雙工方式下使用時，可與以太網交換機或集線器相連，充分地利用電信網絡中現有的大量E1電路資源來擴展以太網的傳輸距離和應用范圍，是以太網寬帶接入一個很好的解決方案。此產品可用于局域網互連、局端互連、視頻點播、遠程監控、交換機的E1接口插卡等各種領域。 主要特點： （1）基于自主知識產權的集成電路 （2）實現以太網數據在1～4條E1電路中的透明傳輸 （3）以太網接口10M/100M，全/半雙工完全自適應,支持VLAN協議 （4）每路以太網口支持支持AUTO-MDIX（交叉線和直連線自適應） （5）可設置CRC告警門限自動對傳輸質量差的線路進行隔離,并且是單方向切斷，當2M支路一個方向誤碼率超出門限時，只切斷該方向，另一方向不受影響；即以太網傳輸的兩個方向可以不對稱 （6）實允許4路E1 有10ms 的傳輸時延差。當該差值超出允許的范圍時，系統可以自動停止在時延過大的E1 上發送數據 （7）真正實現SNMP的網管功能 （8）提供2種環回功能：E1本端自環、E1向外環 （9）內置動態以太網MAC地址列表（4096個），具有本地數據幀過濾功能 （10）E1接口符合ITU-T G.703、G.704和G.823，不支持信令時隙的使用 （11）E1接口模塊含有內置的時鐘恢復電路和HDB3編解碼電路 （12）設備工作中支持E1信道的熱插拔，并自動檢測有效的E1信道，中間不會中斷數據傳輸 （13）支持1至4路E1的靈活配置，在復位時自動檢測E1的數量和時延并選擇可用的E1 （14）支持本地系統對遠端系統的復位 （15）有以太網監控自動復位功能，不會死機 （16）網管接口采用SNMP。 技術參數： ＊E1接口 接口標準： 符合G.703標準 接口速率： 2.048Mbit/s±50ppm 接口碼型： HDB3 抖動特性： 滿足G.742和G.823標準 傳輸容量： 4＊E1 時鐘方式： 內時鐘、線路時鐘 連 接 器： BNC（75Ω）、RJ45（120Ω） 接口阻抗： 75Ω（非平衡）、120Ω（平衡） ＊ 以太網端口 支持速率： 10M或100M 全半雙工： 全雙工，半雙工完全自適應 支持協議： 支持IEEE 802.3，IEEE 802.1Q（VLAN） 物理接口： RJ45座 AUTO-MDIX： 支持交叉線直通線自適應 MAC地址表： 可以學習4096個MAC地址 ＊工作條件 輸入電壓： AC220V；AC 110V ；DC –48V；DC +24V 功　　耗： ≤5W 工作溫度： 0°C ～ 50°C 貯存溫度： -40°C ～ +70°C 相對濕度： 95 % 典型應用［圖示］
