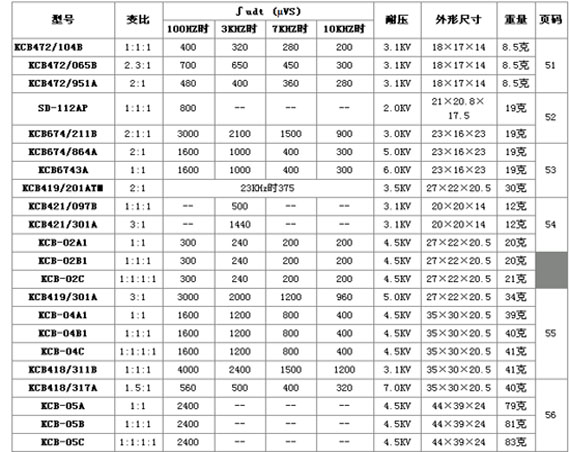

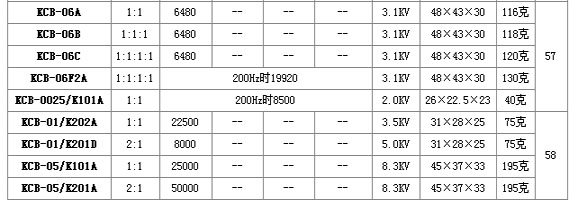

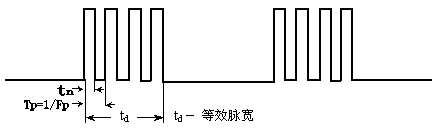

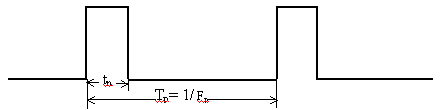

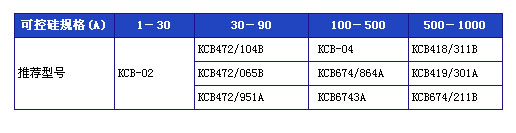

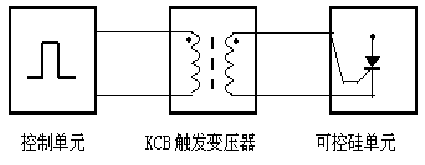

一、特點： 　　KCB系列可控硅觸發變壓器系我單位獨家研制生產，結構緊湊、 堅固、抗震、防潮、阻燃。其顯著特點是： 　　● 全封閉印刷線路板直接焊接安裝。 　　● 機械和環境隔離能力強。 　　● 各繞組間的抗電強度高。 　　● 可自行構成所需變比以適應觸發要求。 　　● 能與所有容量的可控硅配套。 　　● 可作為普通脈沖變壓器使用。 二、應用： 　　本觸發變壓器與可控硅配套使用，通常接在可控硅設備中控制觸發單元與可控硅控制極之間（見下圖）一方面傳遞觸發脈沖，另一方面對強弱電之間起到可靠的隔離作用。該系列觸發變壓器可廣泛應用于： 　　● 調壓、調速設備 　　　　　　● 整流設備 　　● 電焊機 　　　　　　　　　　● 逆變變頻設備 　　● 電梯 　　　　　　　　　　　● 自控裝置 　　● 中頻電源 　　　　　　　　　● 其它可控硅裝置 三、各型號典型特性對照表： [B]四、使用指南：[B] 1. 首先根據系統的工作電壓V。（有效值）來確定所需的抗電強度VP。可按表1推薦選擇： 表1： 　2. 根據伏微秒積（∫udt）及觸發脈沖的頻率（Fp），按已知觸發脈沖的伏微秒積應小于等于該頻率范圍內KCB觸發變壓器的額定伏微秒積的原則選型。 　　① 以50Hz單脈沖為觸發信號的用戶：根據已知伏微秒積按上述原則選型即可。例如：已知觸發脈沖電壓為8V，脈沖寬度為250μs，其伏微秒積∫udt=8×250＝2000μVs，應選擇KCB-05。 　　② 以調制脈沖（脈沖串）為觸發信號的用戶，則按調制脈沖的參數來計算。例如：調制脈沖的頻率為7KHz，脈沖幅度為8V，脈寬為100μs，則其伏微秒積∫udt＝8×100＝800μvs，應選擇KCB-04。 　　③ 對觸發信號參數未知用戶，可按表2的推薦來選型。 　　　表2： 說明：表上推薦僅作參考。總的原則是選∫udt大一些的變壓器以留有余量。 五、觸發脈沖類型： 　　⑴ 單脈沖： 　　⑵ 脈沖串 六、外形圖、線圈圖及詳細技術參數： 說明： 　　1. 上述各表中所給出的參數是在室溫下測得的典型值。 　　2. 各參數的意義： 　　　　u－變壓比＝Ⅰ：Ⅱ：Ⅲ：Ⅳ 　　　　Vp－各繞組之間施加的抗電強度試驗電壓之有效值，持續時間60s。 　　　　Fp－測試脈沖頻率（Tp為周期）。100HZ表示單脈沖，其余表示脈沖串。脈沖串的寬度設定為td＝2ms。 　　　　∫udt－額定伏微秒積≈V1·tn（在一定頻率范圍內其值基本不變） 　　　　V1－輸入脈沖幅度（初級脈沖電壓）。 　　　　tn－在相應的V1和Fp下變壓器的額定傳輸脈寬。 　　　　V2－輸出脈沖幅度（次級脈沖電壓）。 　　　　RL－可控硅控制板等效電阻。
