                                產品介紹


                                AnyCAN-7000XS系列從站模塊采用內嵌CAN控制器的工業級32位高速微處理器為核心,提供多種可配置端口,可供用戶實現靈活的現場總線網絡通信與數據采集方案。模塊本身在軟硬件設計上充分考慮惡劣的工作環境,以航天級的μC/OS-II嵌入式實時操作系統為平臺,采用多層PCB布線、高精度低噪聲電源器件、高速信號隔離器件、ESD總線保護器件、獨立硬件看門狗、專用電源復位芯片等措施,確保模塊在惡劣工作環境下穩定運行。用戶只需要設計好符合AnyCAN-7000XS系列從站模塊接口規范的底板,嵌入AnyCAN-7000XS系列從站模塊,立即就擁有屬于自己的,具備各種CAN-bus上層應用協議的數據采集從站設備。
功能特點

●使用ARM7帶CAN高速處理器;
●全工業級器件,強抗干擾設計;
●可配置4路10bit A/D轉換器;
●可配置4路16bit PWM輸出;
●可配置16路數字I/O端口;
●內置各種標準或定制的通信協議;
●可下載升級協議包;
●Pc配置功能參數;
●外置看門狗和復位電路;
●雙排雙列16PIN引腳封裝。
產品規格
●CAN接口:信號隔離,DC/DC電源隔離,隔離模塊絕源電壓2500Vrms;
●CAN底層為CAN2.0A/B協議,符合ISO11898標準;
●安裝方式:正方型64腳直插;
●配置端口:UART;
●工作電壓:+5V;
●工作溫度:-25°~85°。
應用示例
  1.用戶先根據需要,配置AnyCAN從站模塊的端口資源,如AD,I/O,PW數量;
  2.選擇合適的端口驅動電路,如I/O端口可選擇繼電器輸出,隔離輸出等方式;
  3.設計電源部分,如使用了模擬量功能如AD,建議用戶盡量選擇線性穩壓電源減小對數據采集精度的影響;如沒有使用模擬功能,可使用開關電源。另外,電源器件的選擇應考慮電壓的輸入范圍;
  4.CAN通信端口一般不用做任何處理即可使用;
  5.如用戶需要使用指示燈,直接把LED連入AnyCAN模塊提供的指示燈接口即可;
  6.最后設計底板電路,插上AnyCAN模塊即可完成設計。
   完成后的示意圖如下圖所示。
 應用案例

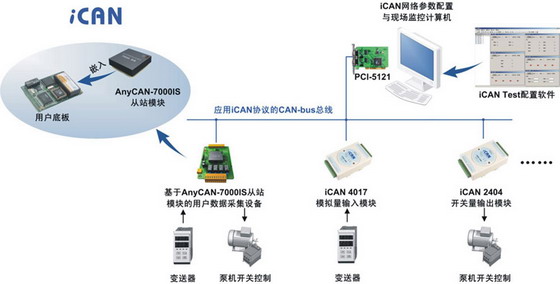

   如下圖所示用戶通過使用AnyCAN-7000IS從站模塊開發基于iCAN協議的數據采集從站設備,配合PCI-5121智能CAN接口卡組建iCAN主從網絡,迅速搭建可靠實用的工業現場總線分布式監控系統。
應用案例
   如下圖所示用戶通過使用AnyCAN-7000IS從站模塊開發基于iCAN協議的數據采集從站設備,配合PCI-5121智能CAN接口卡組建iCAN主從網絡,迅速搭建可靠實用的工業現場總線分布式監控系統。

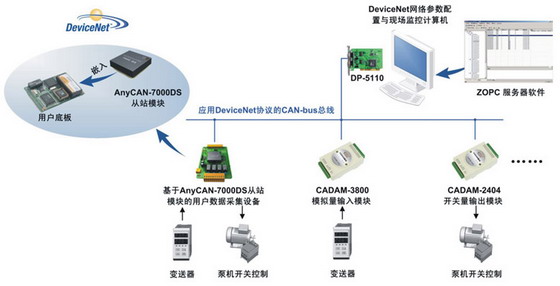

 如下圖所示用戶通過使用AnyCAN-7000DS從站模塊開發基于DeviceNet協議的數據采集從站設備,配合DP-5110 DeviceNet主站卡組建DeviceNet主從網絡,迅速搭建符合國際標準的工業現場總線分布式監控系統。
   如下圖所示用戶通過使用AnyCAN-7000DS從站模塊開發基于DeviceNet協議的數據采集從站設備,配合DP-5110 DeviceNet主站卡組建DeviceNet主從網絡,迅速搭建符合國際標準的工業現場總線分布式監控系統。
 如下圖所示用戶通過使用AnyCAN-7000OS從站模塊開發基于CANOpen協議的數據采集從站設備,配合CANOpen系列主站設備組建CANOpen主從網絡,迅速搭建符合國際標準的工業現場總線分布式監控系統。
   如下圖所示用戶通過使用AnyCAN-7000OS從站模塊開發基于CANOpen協議的數據采集從站設備,配合CANOpen系列主站設備組建CANOpen主從網絡,迅速搭建符合國際標準的工業現場總線分布式監控系統。
 定制信息
  如果標準的AnyCAN系列產品不能滿足您的要求,我們可以為您量身定制用戶的通信協議。同時,我們也可以根據用戶要求提供底板,編寫相應的PC軟件,為您組建整個網絡提供一系列的全套解決方案。
訂購信息
定制信息
  如果標準的AnyCAN系列產品不能滿足您的要求,我們可以為您量身定制用戶的通信協議。同時,我們也可以根據用戶要求提供底板,編寫相應的PC軟件,為您組建整個網絡提供一系列的全套解決方案。
訂購信息
