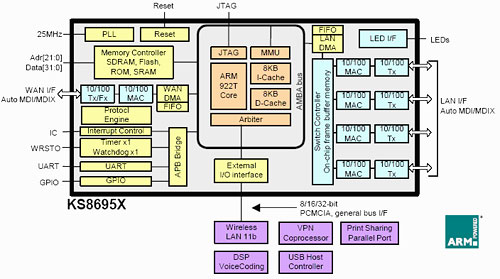

概述 MB8695X 是基于 KS8695X 處理器的通訊主板。 KS8695X 是高集成化的網絡通訊處理器，它內核為 166M Hz 主頻的 ARM922T ，具有 3 個帶有 MAC 單元和收發器的網絡接口，性價比極高，非常適合用作寬帶接入的路由器平臺。 特征與優勢 1.極好的性價比 KS8695X 是一款集成度較高的單芯片寬帶路由器解決方案，芯片中集成有 GPIO 、 Console 口、 5 個帶 MAC 單元和收發器的網口。 MB8695X 充分利用了 KS8695X 處理器的特點，結構緊湊，接口豐富，具有很好的性價比。 2.運行效率高 MB8695X 在 166MHz 主頻下可以達到 185MIPS ，采用軟件進行 AES/3DES 加解密，其速率可以完全滿足寬帶網接入路由器的需要 性能指標 ●主 CPU ： KS8695X ， 185 MIPS ●主頻： 166MHz ●總線： 32 位 ●網口： 3 個 10/100Base-T 接口， RJ-45 ●串口： 1 個串口， D9-M ●實時時鐘：斷電后時鐘仍然保持運轉； ●看門狗：主 CPU 內置看門狗電路，可以打開和關閉，周期最長 8 秒； ●JTAG 接口； ●工作溫度： 0℃～ 50℃ ●存儲溫度： -10℃～ 60℃ ●濕度： 0～90% ，無凝結 ●電壓輸入： 9～36V DC ●功耗： < 8W ●Bootloader ： Armboot 2.5 ●操作系統： Linux 2.4 主芯片描述 KS8695X 是單芯片 / 多網口的路由器解決方案，它的網絡集成度、性能表現都達到空前的水平，加速了寬帶路由器的開發進程。 KS8695X 的關鍵點在于： ●KS8695X 集成了二層交換管理和五個以太網收發器； ●5 個 MAC 單元； ●低功耗技術； ●專用地址查詢引擎； ●片上幀緩沖和發光指示燈控制； ●一個網口專用于廣域網，其余五口為局域網訪問； ●185MIPS ARM922T 處理器； ●8kB 指令寄存器和 8kB 數據寄存器， MMU 單元； ●校驗和錯誤檢查和 TCP/UDP/IP 包頭校驗和產生； ●帶有突發數據支持的 DMA 引擎，具有傳送和接收 FIFO ，在 WAN & CPU 和 CPU & LAN 間緩存和傳輸數據； ●共享可編程的 8/16/32 位數據總線， 22 位地址總線，為 SDRAM ， ROM ， Flash ， SRAM 和其他附屬設備提供達 64 MB 的總內存空間； ●其他附件支持。 ●GPIO ，一個看門狗計時器，一個中斷控制器， JTAG 接口 KS8695X 代表寬帶路由器開發的嶄新水平。它提供了快速路由性能和其他增值業務擴展需要的連接接口。
