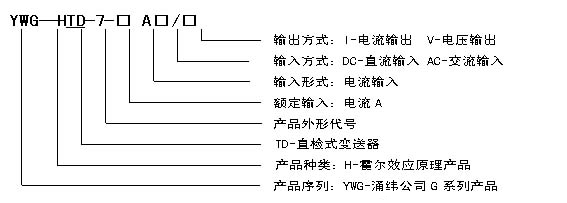

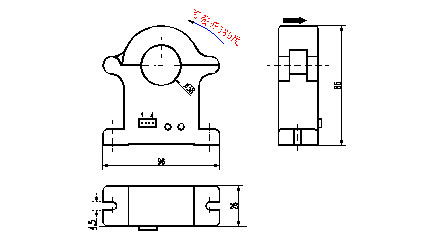

概述 YWG系列霍爾效應變送器，針對霍爾效應變送器普遍存在溫度漂移大的缺點，采用補償電路進行控制，有效地減少了溫漂對測量精度的影響，確保測量準確；可以測量任意波形的電流和電壓，按用戶要求提供標準變送器輸出參數（如：DC 0～5V、1～5V、0～20mA、4～20mA等），具有精度高、安裝方便、售價低的特點。 YWG系列霍爾效應變送器廣泛應用于變頻調速裝置、逆變裝置、UPS電源、通信電源、電焊機、電力機車、變電站、數控機床、電解電鍍、微機監測、電網監控等需要隔離檢測電流電壓的設施中。 原理 YWG-HTD-7-□A□/□型電流變送器是一種原邊與副邊高度電隔離，能將被測直流、交流、脈動電流等信號按線性比例轉換成直流電流或直流電壓輸出的儀器。它具有溫度特性好、線性度高、性能穩定、產品可上下開合、安裝簡便等優點。 型號說明 技術性能指標 過載能力 2IN 頻率特性 0～10kHz 精度等級 ＜1.0%NIN 絕緣耐壓 3kVRMS/50Hz/min 線性度 優于0.2% 工作環境 0～45℃ 溫度漂移 優于±100ppm/℃ 工作電源 ±12V～±15V 反應時間 小于100ms 阻燃特性 UL94-VO 失調 電壓小于±20mV 電流小于±0.2mA 電源耗電 電壓輸出≤30mA 電流輸出≤30mA＋I(xiàn)M 執行標準QB/441600 17 113-2002 外形圖 注意事項 1）工作電源、輸出端必須正確連接，不能錯接； 2）對于兩個電位器，請不要隨意調整，若需調校，用小螺絲刀緩慢旋轉至所需精度即可； 3）原邊母線的溫度不應超過60℃； 4）當電流母線填滿原邊穿線孔時，獲得最佳的測量精度； 5）使用環境應無導電塵埃和無腐蝕金屬和破壞絕緣的氣體存在，海拔高度小于2500米； 6）測直流電流時，電流方向與產品外殼上所標示的箭頭同向時,才能得到正向輸出。
