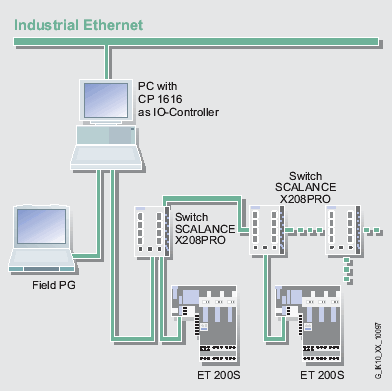

概述 PCI 模板，用于連接PC 和SIMATIC 編程器/PC 到工業以太網， 10/100 Mbit/s，全/ 半雙工，具有自感應功能（Universal Key 3.3 V 和5 V ； 33MHz/66MHz ； 32 位，可在64 位PCI X 系統中執行） 以太網實時ASIC ERTEC 400 集成4 端口實時交換機 通訊服務： - PROFINET 控制器 - 支持運動控制應用中的同步實時模式（即將推出） - S7 通訊 - S5 兼容通訊（發送/ 接收）。 - 編程器/OP 通訊 直接存儲器訪問，性能高 通過SNMP，集成在網絡管理系統中 用于模板安裝，起動和操作的寬范圍診斷 高性能的OPC 服務器和組態工具，都包含在模板或相應通訊軟件的供貨范圍內。 優點 理想用于通過集成的4 端口實時交換機安裝在局域網中 帶PROFINET 現場設備與工業以太網的連接 如果用作PROFINET 控制器，通過IO-Base 接口，可直接存儲訪問過程數據 OPC 作為標準接口 通過實時ASIC ERTEC 400 以及PROFINET RT 和IRT 支持，可減輕主機CPU 的負荷，使PC 具有較高的計算能力 支持運動控制應用中的同步實時模式（即將推出） 使用開發工具包DK-1616，可很容易地與其它操作系統環境連接 即使在PC 斷開時，亦能通過任選外部電源進行交換操作 應用 使用CP 1616，可以連接帶有PCI 插槽的SIMATIC 編程器/PC 到工業以太網/PROFIBUS。 CP 1616 為PC 上的控制任務提供高性能的支持（基于PC 的控制，數控系統，機械手控制）。 借助于IRT （同步實時）模式，該通訊處理器理想用于運動控制領域對時間要求嚴格的同步閉環控制（即將推出）。 使用集成的4 端口交換機，可經濟實現具有不同拓撲結構的系統解決方案和組態。 CP 1616 提供有用于SIMATIC 編程器/PC 和工控機的通訊功能： · PROFINET 控制器 · SIMATIC S5/S7/C7 系統 · 編程器/PC · 主機PC · HMI 設備 使用開發工具包DK-1616，模板可集成在其它操作系統中。 CP 1616 還可用于Microsoft Windows 下的PC，通過一個NDIS驅動，作為以太網卡。 設計 以太網 - 4 個RJ45 接頭 - 集成4 端口實時交換機，用于工業以太網10/100Mbit/s - 半/ 全雙工 - 自動協商/ 自感應 PCI 接口： - PCI 2.2/2.3 - 32 位，用于在64 位PCI X 系統中執行 - 33 MHz 或66 MHz - Universal Key 3.3 V 和5 V - 通過PCI 標準機制安裝（即插即用） 主機接口/ 處理器： - 內置雙端口RAM - 內置程序閃存 - 內置ARM 946 RISK 處理器（32 位），用于預處理 電源： - 工作電壓：5 V，通過PCI - 可選外部9-12 V DC 饋電，用于PC 斷開時的交換機運行 規格： - 短PCI 格式 功能 CP 1616 可作為PROFINET 控制器運行，將過程圖像（輸入、輸出和診斷數據）保存在通訊處理器的存儲區，并可自動執行與IO 設備的高性能數據傳輸。 實時 支持實時和同步實時PROFINET 以太網實時特性（同步實時即將推出）。CP 1616 的實時以太網特性可保證極短的循環時間，具有高精度的時鐘脈沖速率。 交換 根據工業要求，使用4 端口實時交換機，可以組態具有支線的總線型拓撲結構網絡，無需外部交換機部件。借助于獨立外部電源供電功能，即使在PC 斷開時仍能執行交換功能。 軟件包 提供有以下通訊訪問選件用于Windows 操作系統： IO-Base （隨CP 1616 一起提供）可用于： ·PROFINET 通訊： - PROFINET 控制器： 用于連接現場設備與PROFINET 以太網。 - 通過PROFINET IRT，同步實時數據訪問（即將推出）； 可保證極短的循環時間，具有高精度的時鐘脈沖速率；通過優化同步精度、等時模式和循環時間，可實現高性能的運動控制應用。 ·直接存儲訪問過程數據。IO 設備的過程數據總是一致的，IO 編程接口為PC 編程器提供傳輸數據的功能調用。 ·該接口不僅提供為快速存取PROFINET IO 控制器，還提供移植到其它操作系統環境（例如VX Works，QNX，RMOS，RTX）的基礎。 ·CP 1616 的IO-Base 接口與SOFTNET PN IO 接口兼容 對于非Windows 操作系統： DK-1616 開發工具包，用于： · PROFINET 通訊： - PROFINET 控制器 對于DK-1616， CP 1616 通訊處理器可集成到任何操作系統環境中。它包括所需的驅動源代碼和腳本。 用戶接口 OPC 接口 包含在相應軟件包中的OPC 服務器，可以用作PROFINET、S5 兼容通訊和S7 通訊的標準編程接口，用于連接自動化技術功能應用到具有OPC 功能的Windows 應用程序（Office， HMI 系統等）。 通過C 語言庫的編程接口 如果想通過C/C++ 直接使用PROFINET 控制器功能，則還需要 IO-Base 接口。該接口在結構上類似于PROFIBUS 模板CP 5613 和CP 5614 的DP Base 接口。因此，可將現有PROFIBUS DP 主站應用程序移植到PROFINET IO-Controller 應用程序中。 SIMATIC NET 產品可以用下列編譯器： · Microsoft Visual C++ V6.0 · Microsoft Visual C++.NET 診斷 通過STEP 7 或SNMP，可提供豐富的診斷選項，包括： · 一般診斷與統計功能 · 連接診斷 · 指定PROFINET 現場設備的診斷 · 通過SNMP V1 MIB-II，集成在網絡管理系統中 組態 CP 1616 使用STEP 7/NCM PC， V5.3 SP2 及以上進行組態。 NCM PC 包含在軟件包的供貨范圍內。 集成 CP 1616 作為PROFINET IO Controller CP 1616 用于使用集成的交換機組態小型局域網（例如在機器或工廠中）
