產品介紹
對于科研、工業和貿易來說,通過數據網絡,例如LAN (局域網)和WAN (廣域網)通信是日常生活的一部分。在數據網絡的終端之間的連接類型被稱為網絡拓撲。在局域網中,總線、環形拓撲和星形拓撲也已被證明可作為混合網絡出現。主要數據網絡使用同軸電纜,屏蔽雙導線饋電線,雙絞線或光纖進行數據傳輸。
總線拓撲
所有終端都接在同一電纜上。總線拓撲的一個例子是以太網(Ethernet)系統。該系統的邏輯結構,通常也是物理結構,是傳統的總線結構。每個相連的終端可在任何時間發送信息。如果在傳送期間與另一個傳送終端發生沖突,則該沖突將被識別為一個錯誤,在經過一段隨機時間后再次發送該信息。在IEEE 802.3 標準中定義該過程。
傳輸速度為10 Mbit/s。
使用下列同軸電纜:
10Base5
* 粗的黃色同軸電纜,帶N 接頭
10Base2
* 細的黑色同軸電纜,帶BNC 接頭
星形拓撲
所有網絡終端都采用一個共用節點鏈接。該拓撲用于(例如)一般的建筑物電纜敷設。在對建筑物敷設電纜時,實現普通數據網。使用EN 50173 或IEC 11801 作為準則。這兩個標準描述了3 級(主、輔助和第三級)電纜敷設的基本結構以及所用組件的性能標準。第三級(水平)電纜敷設意味著在出線盒與跳線架之間連接。采用星形布置的雙絞線導體,被集合在中心集線器中。一個地板區可裝備齊全這樣的電纜類型并與相同的插入式系統(RJ 45)連接。由于采用星形布置,日后增加設備不會產生問題。因為采用結構形電纜敷設,可方便地監視配置區域的狀態。
采用(例如)光纖或同軸電纜將中心集線器連接到建筑物或地板配電板上。該區域的設計對應于樹形結構。
從中心集線器到端子連接盒的導線長度不得超過90 米。
對于這種類型的電纜敷設,通常使用 Ethernet(以太網),快速以太網(100Base T),令牌環和ISDN 系統。
標準接口
多年來,這些數據傳輸系統在信息技術中已被定義為標準接口。例如V.24, V.11, RS 485 和TTY 接口。在建筑物之間進行數據傳輸最常用的接口是RS 485 數據傳輸,這種傳輸用在生產和機器數據采集方面。

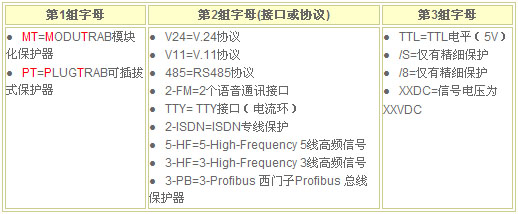

信號防雷器命名簡介
標準數據接口產品
導軌安裝模塊化產品

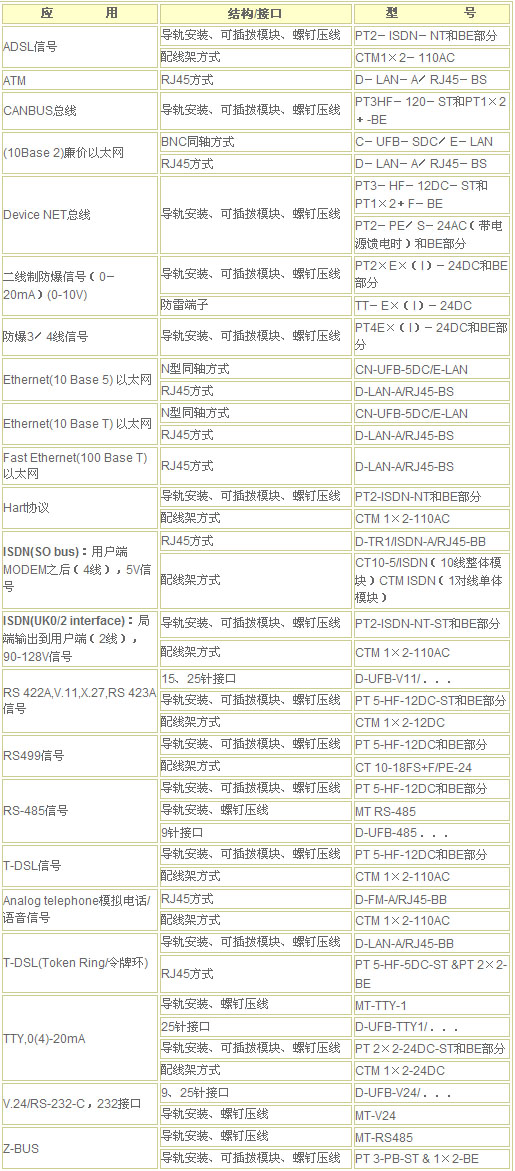

信號線路選型指南
總線拓撲
所有終端都接在同一電纜上。總線拓撲的一個例子是以太網(Ethernet)系統。該系統的邏輯結構,通常也是物理結構,是傳統的總線結構。每個相連的終端可在任何時間發送信息。如果在傳送期間與另一個傳送終端發生沖突,則該沖突將被識別為一個錯誤,在經過一段隨機時間后再次發送該信息。在IEEE 802.3 標準中定義該過程。
傳輸速度為10 Mbit/s。
使用下列同軸電纜:
10Base5
* 粗的黃色同軸電纜,帶N 接頭
10Base2
* 細的黑色同軸電纜,帶BNC 接頭
星形拓撲
所有網絡終端都采用一個共用節點鏈接。該拓撲用于(例如)一般的建筑物電纜敷設。在對建筑物敷設電纜時,實現普通數據網。使用EN 50173 或IEC 11801 作為準則。這兩個標準描述了3 級(主、輔助和第三級)電纜敷設的基本結構以及所用組件的性能標準。第三級(水平)電纜敷設意味著在出線盒與跳線架之間連接。采用星形布置的雙絞線導體,被集合在中心集線器中。一個地板區可裝備齊全這樣的電纜類型并與相同的插入式系統(RJ 45)連接。由于采用星形布置,日后增加設備不會產生問題。因為采用結構形電纜敷設,可方便地監視配置區域的狀態。
采用(例如)光纖或同軸電纜將中心集線器連接到建筑物或地板配電板上。該區域的設計對應于樹形結構。
從中心集線器到端子連接盒的導線長度不得超過90 米。
對于這種類型的電纜敷設,通常使用 Ethernet(以太網),快速以太網(100Base T),令牌環和ISDN 系統。
標準接口
多年來,這些數據傳輸系統在信息技術中已被定義為標準接口。例如V.24, V.11, RS 485 和TTY 接口。在建筑物之間進行數據傳輸最常用的接口是RS 485 數據傳輸,這種傳輸用在生產和機器數據采集方面。
信號防雷器命名簡介
標準數據接口產品
導軌安裝模塊化產品
信號線路選型指南
